電線施工工藝流程及施工標準

來源:互聯網點擊次數:15441評論0條

發布時間:12-28

【相關推薦】:水電改造施工全過程詳解 | 水管安裝施工流程(標準)

電線的施工是整個電路施工中的重中之重,電線的鋪設決定著整個電路的安全與否以及使用的方便性、合理性等,所以布線的施工工藝必須一絲不茍,嚴格按照規定的施工標準來施工,否則有可能引起整個電路的癱瘓。下面是裝酷網為大家提供的電線施工工藝流程及施工標準,可以作為電路施工中的參考標準。

一、施工準備

1、材料要求

線管:現在較常用的線管是中財PVC-U絕緣阻燃電工套管(215輕型),有4分管(16mm)和6分管(20mm)兩種規格。一般來說頂面走的都是1.5平方的電線,可以用4分管,為了牢固,辰歌規定地面走線全部使用6分管。

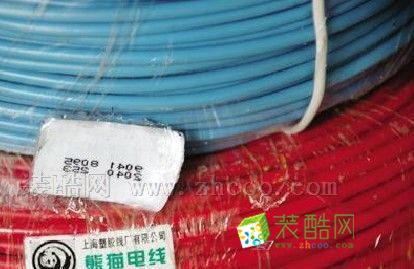

電線:電線較常用的就是熊貓電線了,但要注意防偽。一般防偽標志的背面印有防偽編碼,材料進場時,用戶可撥打電話查詢真偽。但由于白色、灰色、黑色單芯線為不常用產品,所以出廠時外包裝上無防偽密碼查詢,建議選購其他顏色的,以便進行真偽鑒別。

2、設計確認

注意浴霸、照明、鏡前燈的位置;確認電話、電源等的數量和位置;確定房間內床鋪、衣柜、書桌等家具的定位,插座及雙聯的位置和數量。

二、施工流程

1、交底放線

項目經理要對工人進行技術交底,再由工人師傅根據設計要求放線,開槽寬度50mm。放線要精確到位,無缺漏。

2、拆除原有電線及開關插座

將原有線管、電線、開關插座全部換為品牌產品。原有電線的質量不能保證,導電性差,甚至可能有發生漏電、火災的危險。新舊電線不能混用,因其電阻不同,易出現線路故障。

3、開槽鉆孔

根據施工現場實際的放線位置進行開槽,開槽時應注意開槽深度。因為上面必須灌入水泥沙漿,所以深度必須高于管徑。頂面不能開槽,如頂面無吊頂,又需要走線(如飄窗),應在頂面淺淺地鑿開線槽,電線用薄線管包好,再在槽內固定 。

過墻和過梁的地方需要鉆孔,鉆孔時的孔徑、孔距一般為100mm;電線和水管不能走一個孔。

雖然3.15標準是橫平豎直,三個彎頭一個過路盒,但是這樣施工會增加好多空面板,影響美觀而且增加了費用。可采取按斜排直線的方式進行排管,這樣排既沒有彎頭又沒有過路盒,施工方便且便于維修。

4、布管

根據在施工現場開設的溝槽進行布排管,在有水房間進行布排管時電管應布設在墻上、頂上。強弱電線不允許走廚房、衛生間陽臺的地面。

墻面管道的布置應平順豎直,盡量不要有彎折的地方。如有彎折,轉彎處不應有明顯的折痕。強弱電的間距必須大于等于150mm,以防止電纜信號不清晰。 煤氣管和電管的距離不能小于150mm。

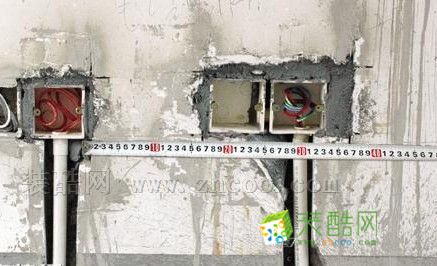

成排安裝的開關高度應一致,高低差不大于2mm。暗盒之間的間距為10mm,插座離地面的高度一般至少300mm,開關的位置一般離地1300mm。

在穿線時,一根電線管內所穿電線的截面積之和必須小于該管道內截面的40% 。一般情況下16mm的電線不宜超過3根,20mm的電線不宜超過4根。

強弱電線均應穿管敷設,不同類線不得安裝在同一線管內。接線過程中,線管交匯處使用接線盒,接線處采用接線帽。 接線時要分色。

吊頂照明線使用軟管(200mm以上);吊頂內管固定支架設置成排燈具中心線。插座箱多個插座導線連接以及多聯開關聯接時,不允許拱頭連接,應采用LC型壓接帽壓接總頭后,再進行分支連接。線管入盒要用鎖扣,線盒內線頭15cm必須打圈。

5、檢查線路

運用萬用表、歐姆表檢查線路暢通無阻,不出現短路以及斷路的現象,導線間絕緣電阻大于等于0.5mΩ,為安裝開關插座作準備。

6、安裝開關插座和燈具

在安裝之前不允許應用房屋內各插座,只能應用公司指定拖線盒。注意開關插座面板應平整、緊貼建筑物表面。同一場所的開關切斷位置一致,且操作靈活,接點接觸可靠。

三、施工標準

線路的短路保護、負荷保護、電線線徑的選擇、低壓電氣(空調器、家用電器等)的安裝,應按規定進行。電線穿管敷設時,管內電線的總截面積(包括外皮),不應超過管內徑截面積的40%。

1、電線的敷設應按設計規定進行施工,照明線路和低壓線路均應設負荷保護。

2、線路的短路保護、負荷保護、電線線徑的選擇、低壓電氣(空調器、家用電器等)的安裝,應按規定進行。

3、電線穿管敷設時,管內電線的總截面積(包括外皮),不應超過管內徑截面積的40%。

4、線路應固定,排線橫平豎直。

5、暗線線路必須采用安全可靠的帶護套的電線,埋線不允許有線接頭。

6、插座應離地面200mm左右,線盒里每路線必須留線頭,長度不少于150mm,(左零線、右相線)以便維修。

7、接線要做到相線進開關,零線進燈頭。
